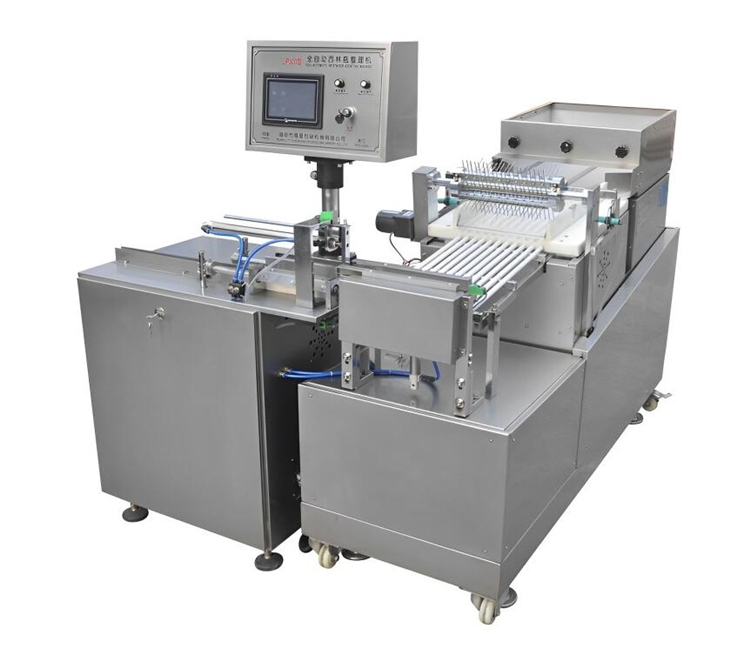

理瓶机内部结构与工作原理解析

　　理瓶机作为自动化包装生产线的核心设备，其内部结构与工作原理直接决定了生产效率与适用性。通过多部件协同作业，理瓶机可实现杂乱瓶体的有序排列，为后续灌装、贴标等工序提供标准化基础。

　　一、核心部件与功能设计

　　1.储料系统：

　　采用不锈钢大容量料斗，配备透明亚克力机盖，可实时观察瓶体存量。内部设有无瓶报警传感器，当料量低于阈值时自动触发补料提示。料斗底部连接提升机构，通过工程塑料输送带将瓶体垂直提升至理瓶转盘，输送带符合GMP标准，表面摩擦系数经特殊设计以避免瓶体滑落。

　　2.理瓶转盘与分瓶机构：

　　转盘为直径600mm的倾斜式不锈钢圆盘，表面分布螺旋状导轨。瓶体进入转盘后，在离心力作用下沿导轨向外侧移动，同时通过瓶底与瓶口尺寸差异实现自动定向。例如，当瓶口朝下时，瓶体因头部较窄无法通过特定宽度卡槽，而瓶底朝下时则顺利通过，完成初步定向。转盘转速可通过变频器调节，较高可达300转/分钟，对应理瓶效率500瓶/分钟。

　　3.输送与翻瓶系统：

　　分瓶后的瓶体由双带轮结构输送至翻瓶器，该结构采用单电机驱动，确保两条夹持皮带速度一致，避免瓶体倾倒。翻瓶器通过机械凸轮或气动推杆实现瓶体180°翻转，针对不同瓶型（如圆柱形、异形瓶）可更换专用翻瓶模块。输送带末端设有光电传感器，实时监测瓶体间距，当检测到间距异常时自动调整输送速度。

　　二、多模式工作原理

　　1.重力定向技术：

　　利用瓶体重心分布差异实现定向。当瓶体正向放置时，重心靠近底部，在倾斜导轨中保持稳定；反向放置时，重心上移导致瓶体倾倒并重新定向。该技术适用于玻璃瓶等重心差异明显的瓶型，但对轻质塑料瓶效果有限。

　　2.机械摩擦定向：

　　通过输送带与瓶体间的摩擦力调整姿态。例如，某型号采用硅胶涂层输送带，摩擦系数达0.8，可使瓶体在高速运动中自动翻转至正向。该方案效率较高，但需定期更换磨损的输送带。

　　3.气动辅助定向：

　　在转盘出口处设置压缩空气喷嘴，通过调节气压（0.3-0.6MPa）吹除未定向瓶体。例如，当瓶口朝上的瓶体经过喷嘴时，气流压力不足以吹动瓶体，而瓶底朝上时则被吹落至回收通道。该技术可显着提升定向准确率至99.5%以上。

　　三、技术优势与应用场景

　　理瓶机通过模块化设计实现多瓶型兼容，小适用瓶体直径5mm（如医疗试剂瓶），大支持2L饮料瓶。在食品行业，其静电除尘功能可清除瓶内微粒；在制药领域，整机采用AISI304不锈钢材质，符合FDA认证要求。随着智能传感器与AI算法的应用，新一代理瓶机已实现故障自诊断与产能动态优化，进一步降低人工干预需求。
